آموزش طراحی برد مدار چاپی (PCB) با استفاده از KiCad

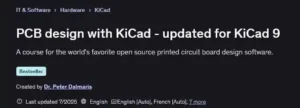

نام دوره : PCB design with KiCad – updated for KiCad 9

پیش‌نیازها

• یک کامپیوتر با سیستم‌عامل لینوکس، ویندوز یا مک

• دسترسی به اینترنت

• ذهنیت رشد و یادگیری

• صبر و پشتکار برای رسیدن به تسلط

توضیحات

این دوره برای KiCad نسخه ۹ به‌روزرسانی شده است.

در بخش ۱۳، چندین درس جدید ضبط شده که مهم‌ترین قابلیت‌ها و بهبودهای KiCad 9 را به‌صورت کامل توضیح می‌دهند.

در این بخش با موضوعات متنوعی آشنا می‌شوید؛ از جمله معرفی Jobsets برای مدیریت ساخت‌یافته پروژه‌ها، ابزار منحنی بزیه در تمام ویرایشگرها، و مدیر ناحیه‌ها برای کنترل بهتر نواحی مسی (Copper Pour).

همچنین درباره استفاده از Design Blocks برای استفاده مجدد از بخش‌های شماتیک و لایه‌بندی، به‌روزرسانی‌های اتوروتر، و قابلیت جابجایی همزمان چند مسیر برای ویرایش سریع‌تر ترک‌ها آموزش داده می‌شود.

در ادامه، مباحثی مانند Pad Stack‌ها با اشکال مختلف مس، بهبودهای خروجی مدل سه‌بعدی، ابزار موقعیت‌یابی دقیق برای قراردهی کاملاً دقیق قطعات، و قابلیت جدول‌ها برای نمایش اطلاعات ساخت‌یافته در شماتیک و لایه‌بندی بررسی می‌شوند.

همچنین فیلتر انتخاب در ویرایشگر شماتیک و کلاس‌های قطعات آموزش داده می‌شوند که نقش مهمی در نظم‌دهی شماتیک و طراحی مدار دارند.

پروژه‌ها و آموزش‌های جدید

علاوه بر این موارد، یک پروژه عملی کاملاً جدید به دوره اضافه شده است:

منبع تغذیه خورشیدی کوچک

در این پروژه، طراحی کامل یک مدار رگولاتور خورشیدی جمع‌وجور را از مرحله شماتیک تا طراحی PCB و آماده‌سازی برای تولید یاد می‌گیرید.

همچنین بخش Recipes گسترش داده شده و آموزش‌های جدیدی درباره استفاده از شبیه‌ساز مدار داخلی KiCad اضافه شده است. در این قسمت یاد می‌گیرید چگونه مدارهای آنالوگ ساده را مستقیماً در ویرایشگر شماتیک شبیه‌سازی کنید؛ ابزاری قدرتمند برای اعتبارسنجی طراحی پیش از ورود به مرحله لایه‌بندی.

به‌روزرسانی برای KiCad 8

این دوره همچنین برای KiCad نسخه ۸ به‌روزرسانی شده و شامل درس‌های جدید و اصلاح‌شده برای معرفی قابلیت‌های این نسخه است.

درس‌هایی که جایگزین شده‌اند به بخش‌هایی با عنوان Legacy منتقل شده‌اند تا همچنان قابل دسترسی باشند. بیشترین محتوای جدید در بخش‌های ۱، ۲، ۳، ۴، ۵ و ۱۲ (Recipes) قرار دارد.

معرفی دوره آموزش طراحی برد مدار چاپی (PCB) با استفاده از KiCad

به دوره KiCad Like a Pro خوش آمدید.

این دوره به شما کمک می‌کند تا طراحی برد مدار چاپی (PCB) را با استفاده از KiCad به‌صورت حرفه‌ای یاد بگیرید.

KiCad یک نرم‌افزار متن‌باز، رایگان و بدون محدودیت برای طراحی PCB است و محبوب‌ترین ابزار متن‌باز طراحی برد مدار چاپی در جهان به‌شمار می‌رود. این نرم‌افزار توسط تیمی از توسعه‌دهندگان داوطلب و یک جامعه فعال از کاربران و مشارکت‌کنندگان پشتیبانی می‌شود.

در این نسخه از دوره KiCad Like a Pro از KiCad نسخه ۷ و ۸ استفاده شده است.

این دوره KiCad را به شکلی آموزش می‌دهد که بتوانید از آن در پروژه‌های تجاری یا شخصی خود استفاده کنید. روش آموزش کاملاً عملی است و شامل آموزش‌های مرحله‌به‌مرحله همراه با پروژه‌های کامل از ابتدا تا انتها می‌باشد.

اگر در طراحی PCB تازه‌کار هستید، این دوره شما را از پایه شروع می‌کند. اگر هم طراح باتجربه هستید، این دوره به شما کمک می‌کند از نرم‌افزارهای دیگر یا نسخه‌های قدیمی KiCad به نسخه‌های جدید مهاجرت کنید.

برای آشنایی بیشتر، توضیحات دوره را مطالعه کنید و ویدیوهای رایگان بخش اول را مشاهده کنید.

مشتاقم که این مسیر یادگیری را با هم طی کنیم.

دوره آموزش طراحی برد مدار چاپی (PCB) با استفاده از KiCad مناسب چه کسانی است؟

• علاقه‌مندان به الکترونیک

• مهندسان

• کاربرانی که از نرم‌افزارهای دیگر طراحی PCB استفاده می‌کنند و می‌خواهند به KiCad مهاجرت کنند

• دانشجویان و مدرسان حوزه STEM

بخشی از دوره :
