توضیحات

آموزش تحلیل زمان‌بندی ایستا (STA) با Vivado

نام دوره : FPGA Timings P1:Static Timing Analysis(STA) with Vivado 2024

پیش‌نیازها

• آشنایی با مفاهیم پایه الکترونیک دیجیتال
• آشنایی با زبان Verilog
• آشنایی با فرآیند طراحی در Xilinx Vivado Design Suite

توضیحات

تحلیل زمان‌بندی ایستا (Static Timing Analysis یا STA) یکی از مهم‌ترین مهارت‌هایی است که هر مهندس طراحی دیجیتال باید بر آن تسلط داشته باشد.

STA به مهندسان کمک می‌کند اطمینان حاصل کنند که مدار دیجیتال در فرکانس هدف به‌درستی عمل می‌کند و تمامی مسیرهای زمانی، محدودیت‌های Setup و Hold را تحت شرایط مختلف فرآیند ساخت، ولتاژ و دما (PVT) رعایت می‌کنند.

بدون انجام تحلیل زمان‌بندی ایستا، طراحی ممکن است رفتارهای غیرقابل پیش‌بینی از خود نشان دهد.

نقض محدودیت‌های Setup می‌تواند باعث ثبت اشتباه داده‌ها شود و نقض محدودیت‌های Hold نیز ممکن است منجر به خرابی یا فساد داده‌ها گردد. به همین دلیل، بررسی حاشیه‌های زمانی قبل از تولید یا استقرار طراحی اهمیت بسیار بالایی دارد.

این دوره درک عمیقی از گزارش‌های زمان‌بندی در نرم‌افزار Vivado ارائه می‌دهد و بر شاخص‌های مهمی مانند:

• Worst Negative Slack (WNS)
• Worst Hold Slack (WHS)
• Worst Pulse Width Slack (WPWS)

و تأثیر آن‌ها بر عملکرد صحیح طراحی تمرکز دارد.

آنچه در این دوره خواهید آموخت

• درک کامل مفاهیم تحلیل زمان‌بندی ایستا (STA)
• آشنایی با ساختار و تفسیر گزارش‌های زمان‌بندی در Vivado
• بررسی معیارهای WNS، WHS و WPWS و نقش آن‌ها در تحلیل طراحی
• استخراج و محاسبه فرمول‌های Setup Slack و Hold Slack
• تحلیل مسیرهای زمانی مختلف شامل:
  • Register-to-Register (Reg2Reg)
  • Register-to-Pin (Reg2Pin)
  • Pin-to-Register (Pin2Reg)
• محاسبه دقیق Slack برای انواع مسیرهای زمانی
• درک مفاهیم:
  • Launch Edge
  • Latch Edge
  • Clock Uncertainty
  • Clock Path Skew
  • Data Path Delay
  • Source Clock Delay
  • Destination Clock Delay
• استخراج پارامترهای زمان‌بندی از گزارش‌های Vivado و استفاده از آن‌ها در محاسبات عملی

کار با محدودیت‌های زمانی (Timing Constraints)

در این دوره نحوه نوشتن محدودیت‌ها در فایل‌های XDC نیز آموزش داده می‌شود، از جمله:

• تعریف کلاک‌های مشتق‌شده همزمان (Derived Synchronous Clocks)
• تعریف کلاک‌های مشتق‌شده غیرهمزمان (Derived Asynchronous Clocks)
• تعریف کلاک‌های تفاضلی (Differential Clocks)
• تعریف کلاک‌های مجازی (Virtual Clocks)
• تعیین تأخیرهای ورودی (Input Delays)
• تعیین تأخیرهای خروجی (Output Delays)
• تنظیم رابط‌های جانبی بر اساس مشخصات زمانی تجهیزات خارجی

مهارت‌هایی که در پایان دوره کسب خواهید کرد

• تحلیل و تفسیر حرفه‌ای گزارش‌های زمان‌بندی Vivado
• شناسایی و رفع نقض‌های Setup و Hold
• محاسبه و ارزیابی Slack برای مسیرهای مختلف
• اعمال صحیح Timing Constraints در پروژه‌های FPGA
• دستیابی به Timing Closure در طراحی‌های FPGA
• افزایش قابلیت اطمینان و پایداری طراحی‌های دیجیتال

دوره آموزش تحلیل زمان‌بندی ایستا (STA) با Vivado برای چه کسانی مناسب است؟

• افرادی که برای موقعیت شغلی Front-End RTL Design Engineer آماده می‌شوند.
• مهندسان FPGA که قصد دارند مهارت‌های تحلیل زمان‌بندی خود را ارتقا دهند.
• طراحان دیجیتال علاقه‌مند به تسلط بر STA و ابزار Vivado.
• دانشجویان و مهندسان حوزه VLSI و طراحی سخت‌افزار دیجیتال که می‌خواهند درک عمیق‌تری از تحلیل زمان‌بندی کسب کنند.

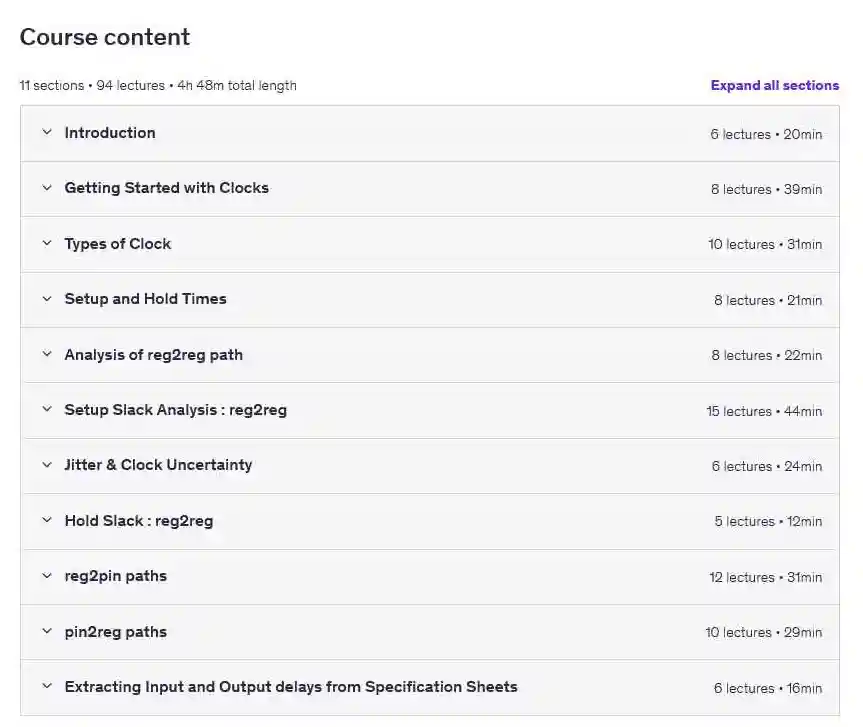

بخشی از دوره :
